ZPG型盤式真空過濾機

適用于尾礦脫水干堆

概述

? ? ?盤式真空過濾機用于尾礦干堆相對于傳統帶式過濾機、壓濾機，具有濾餅含水率低、占地面積小、設備操作維護簡便、處理能力大等優點。設備已廣泛應用于鐵精礦尾礦、浮選銅尾礦、鉛鋅尾礦、石英砂尾礦、磷尾礦、電廠石膏、水電站泥沙、建材等物料的脫水。

? ? ?工藝簡述：選礦產生的大量低濃度尾礦漿經由濃縮設備預脫水，提高礦漿濃度后進入盤式真空過濾機進行脫水作業，脫水后的濾餅可用于井下坑道填充，也可作為建筑原材料在次利用。對于顆粒較細，不易沉淀濃縮的礦漿，可在濃縮前添加適量絮凝劑加速沉淀，改善過濾機脫水效果。

技術特點

?

1、濾扇采用高強度聚丙烯制作，強度高，結構設計合理，堅固耐用。

2、扇柄頭一次壓鑄成型，強度高。抽氣孔口徑加大，濾液水可快速流過，濾扇內無積水。

3、針對有腐蝕及特殊要求的，可配備不銹鋼螺栓。

4、濾布采用德國布料制作，多層纖維結構及支承基布使其極其緊湊、穩定。表面光滑、孔隙均勻，不易堵塞，相比國產濾布使用壽命更長。

5、濾液管孔徑大，利于濾液水的快速通過，杜絕了濾扇內殘液影響礦粉含水率。

6、主、從兩端分配頭采用特殊結構，在空氣平衡區能快速去除濾液管及濾扇中的殘液，降低濾餅

含水率。

7、濾扇圓盤外部用分段式槽鋼（或高強度工程塑料）壓緊固定，安裝拆卸方便，便于濾布濾扇后期更換。

8、攪拌采用VD型密封圈、水密封、骨架油封、組合盤根多重組合密封，長期使用不漏礦漿。針對尾礦漿粒度較細，不易沉淀的特性，我公司已研發出新型免維護擺動式攪拌系統，徹底解決攪拌系統維護不及時造成的漏礦問題，降低了使用維修成本。

? ? 9、槽體采用優質鋼材焊接而成。槽體底部?jī)?nèi)襯16Mn鋼板（或剛玉陶瓷），解決了槽體底部不耐磨易破損的問題。

? ? 10、摩擦片、控制盤采用高減磨性硼磷鑄鐵鑄造，鑄造后形成高耐磨磷硼碳化物。同時針對尾礦特性研發出無級升壓技術的控制盤，該技術可解決由于細顆粒物料造成的濾餅薄，產量低的難題。

? ? 11、采用干油泵多點集中自動潤滑系統，減少維護量，保證設備可靠運行。

? ? 12、濾布采用自動沖洗裝置，無需停產，邊工作邊清洗，保持良好的脫水效果。

13、采用變頻調速，可根據物料濃度及流量調節，確保設備達到**工作狀態。

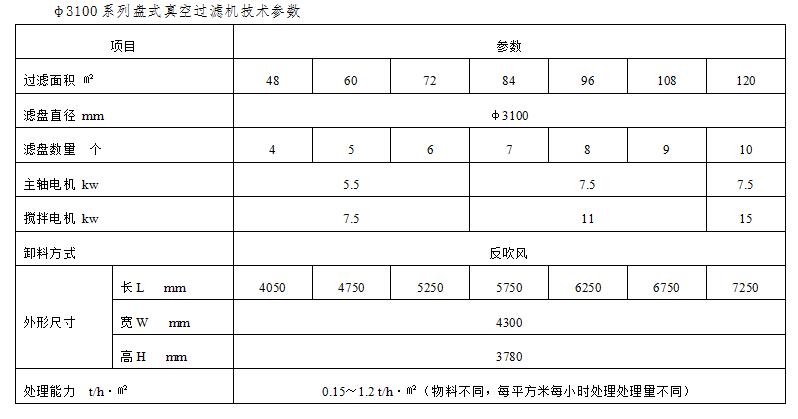

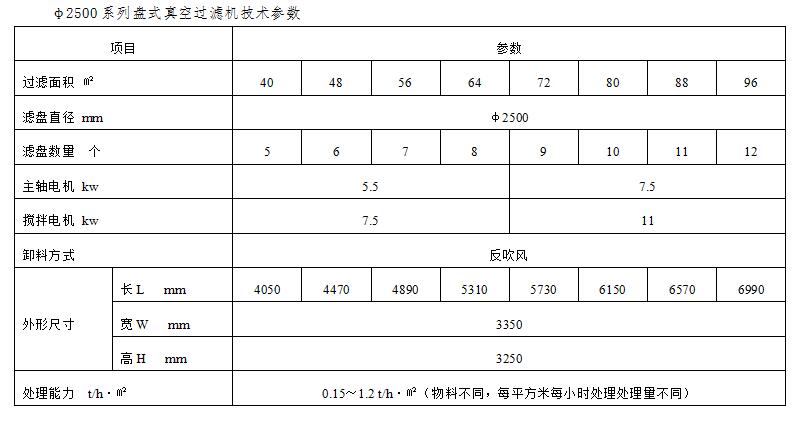

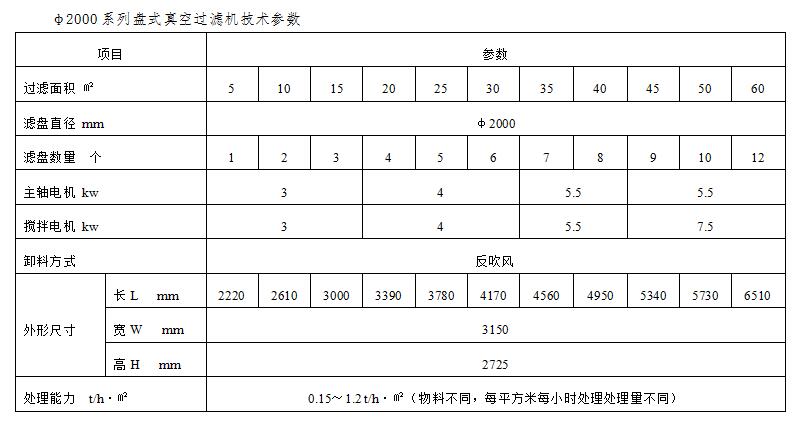

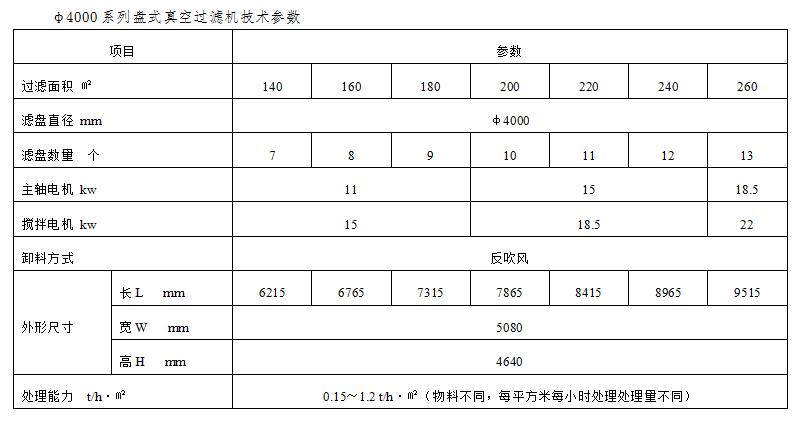

技術參數：
